① 본 풀링머신은 지중선(UNDER GROUND & HIGH VOLTAGE CABLE)을 포설하기 위한 장비입니다.
② 간단한 분해 조립 구조로 되어 있어 이동 및 설치 가 간편합니다.
③ 포설구간 수직, 곡선, 경사등 작업 조건에 따라 설치가 용이 합니다
④ 풀링머신의 필요수량과 TYPE의 결정은 다음의 조건을 검토하여야 합니다.
(1) CABLE의 길이 (2) CABLE의 단위중량 (3) 설치장소조건 (4) 전원상태 및 특성
⑤ 연계 구동을 위해서는 컨트롤박스, 컨넥터박스, 전원케이블, 롤러등이 필요하므로 당사와 담당자와 협의하여 선택하시면 편리합니 다.
⑥ 당사는 국내,외 많은 공급과 오랜 경험을 바탕으로 원가절감과 시공 품질 향상, 안전성 확보를 위해 당사의 자동 포설 시스템 도입을 자신 있게 권해 드립니다. |

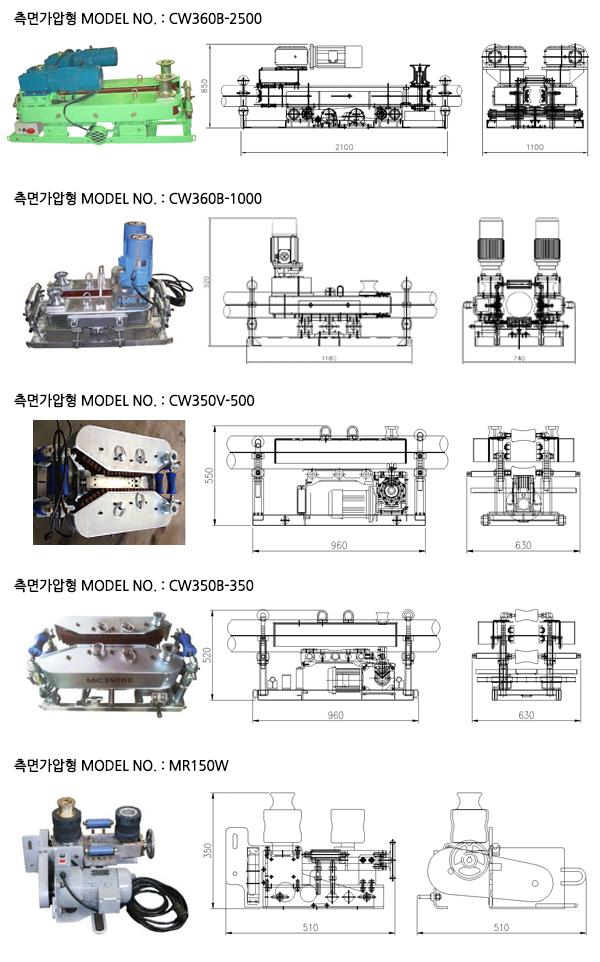

Model No. |
CW360B-2500 |
CW360B-1000 |
| Type |
Both side press Type |
Pulling force |
2,500 kgf |
1,000 kgf |
Max. braking force |
3,000 kgf |
1,300 kgf |
| Power Source |
220V , 60HZ , 3P |
| Pulling speed |
5.6 m/min
(주문에 따라 속도 변경 가능) |
Max. cable dia.(mm) |
85~210 |
35~185 |
Motor |
3.7kW*2ea |
1.5kW*2ea |
| Amp |
14.8*2 |
7.4*2 |
| Dimensions(LxWxH) |
2,100*1,100*850 |
1,180*740*920 |
| Total weight |
1,450 |
370 |
|
