가이드 로프(KEVLAR ROPE) > OPGW LIVE LINE

가이드 로프(KEVLAR ROPE) 요약정보 및 구매

조금차 공법 시에 조금차와 조립되어 자주기에 의하여 견인되면서 신규전선(OPGW,ACSR)과 기존 설치된 선을 교체하기 위하여 사용되는 특수로프 입니다.

구매상담 및 고객상담 : 043-269-1116

이 분류에 등록된 다른 상품이 없습니다.

상품 상세설명

특징

① 텐션로프에 의해 반전되며, 불연성 절연 섬유로프와 끝단에는 SOCKET으로 구성되어 있습니다.
② 스틸로프의 인장강도를 유지하면서 중량은 동일 스틸로프 대비 6배 가볍습니다.
③ 로프의 길이는 철탑여건에 따라 길이가 다르게 제작되며 길이의 표시는 양끝단(A부)에 4가지 색으로 표시합니다.

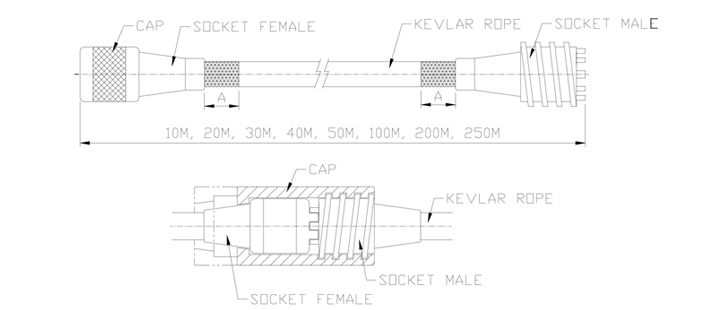

외형도

사양

1. Rope : Construction 7x19 / Kevlar type 129, 2Jacket
2. Fatigue repeated test : Number of machine cycle-40,000 (At 23 times rope out dia.)
3. Out dia. : Ø15.2 mm±0.3 mm
4. Permit tensile force for out face damage : 1,000kgf
5. Working load : Max. 2,000 kgf
6. Test load : Min. 6,500 kgf
7. Inner current test : 4.01mA (AC60HZ 212Kv current to both end rope 1M length)
8. Color signal per any length
-Red : 10M, 100M
-Yellow : 20M, 40M, 200M
-Sky Blue : 50M, 250M
-Green : 30M, 150M
9. Weight : 18 kgs/100m (with socket)
