송전선 가선 공사 시 철탑에 매달리어 컨덕터의 손상을 방지하면서 전선의 진행을 원활히 하여 주는 공구입니다. WHEEL은 ALUMINUM 합금으로 되어있으며 별도의 주문사항으로는 컨덕터의 손상을 더욱 방지하기 위해 WHEEL GROOVE에 고무코팅을 하여 공급 할 수 있습니다. 또한 BALL BEARING으로 조립되어 WHEEL이 부드럽게 회전됩니다.

구매상담 및 고객상담 : 043-269-1116

이 분류에 등록된 다른 상품이 없습니다.

상품 상세설명

특징

1. NEOPRENE COATING(OPTION) Model No. with/N
2. POLYURETHANE COATING(OPTION) Model No. with/P
3. NBR COATING(OPTION) Model No. with/NR
4. No coating : Model no. only.

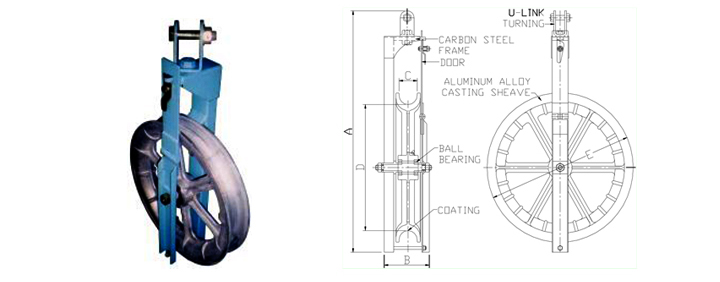

SINGLE STRINGING BLOCK

Model No.

Standard

 Dimensions(mm) Working
load(kgf)

 Weight
(kg)
A B C D E

CW16-B

Φ1,600

 2,030 310 150 1.600 1.780 12,000

120

CW16-E

Φ1,000

 1,450 300 135 1.000 1.150 10,000

70

CW16-1

Φ600

 1,100 200 95 600 695 5,000

34

CW16-2

Φ450

 892 178 74 450 550 4,000

26

CW16-3

Φ300

 700 142 68 300 372 3,000

16
CW16-4 Φ600 1,190 205 106 600 720 5,000 42

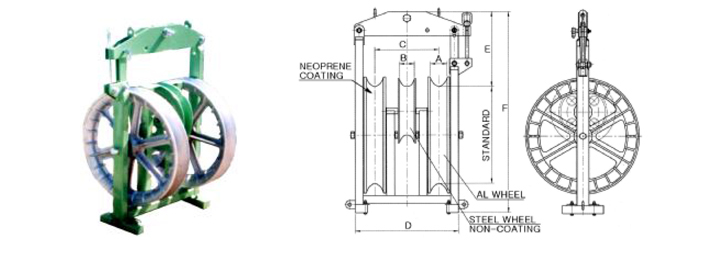

DOUBLE STRINGING BLOCK

Model No.

Standard

 Dimensions(mm) Working
load(kgf)

 Weight
(kg)
A B C D E F

G

 H

CW12-1

Φ450

 1,250 680 580 450 74 70 457 550 4,000*2

85

CW12-2

Φ600

 1,400 720 580 600 95 70 457 695 5,000*2

102

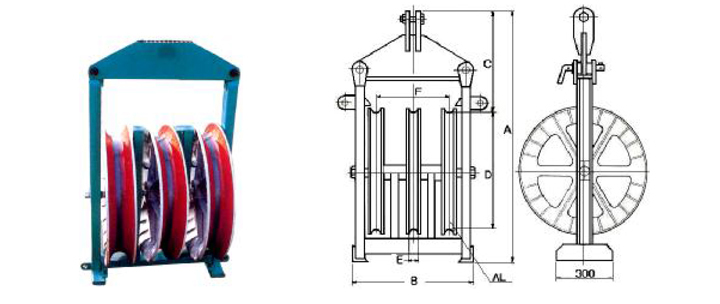

TRIPLE STRINGING BLOCK

Model No.

Standard

 Dimensions(mm) Working
load(kgf)

 Weight
(kg)
A B C D E F G

CW41-1

Φ450

 1,250 492 580 450 74 330 550 4,000*3

85

CW41-2

Φ600

 1,400 562 580 600 95 330 695 5,000*3

100

CW41-3

Φ800

 1,600 570 580 800 100 330 900 6,000*3

145

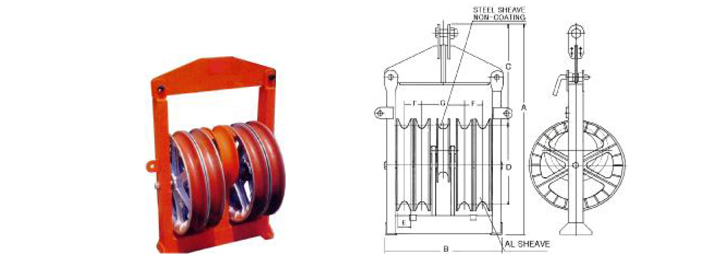

4 WHEEL STRINGING BLOCK

Model No.

Standard

 Dimensions(mm) Working
load(kgf)

 Weight
(kg)
A B C D E F

G

 H

CW94-1

Φ600

 1.400 882 580 600 95 180 360 695 4,000*4

155

CW94-2

Φ800

 1,600 910 580 800 100 180 360 900 4,000*4

236

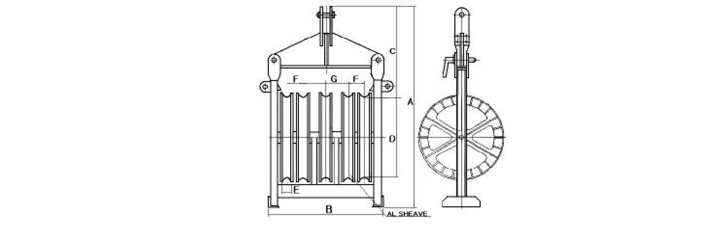

5 WHEEL STRINGING BLOCK

Model No.

Standard

 Dimensions(mm) Working
load(kgf)

 Weight
(kg)
A B C D E F

G

 H

CW93-1

Φ600

 1,400 882 580 600 95 180 360 695 4,000*5

150

CW93-2

Φ800

 1,600 910 580 800 100 180 360 900 4,000*5

230

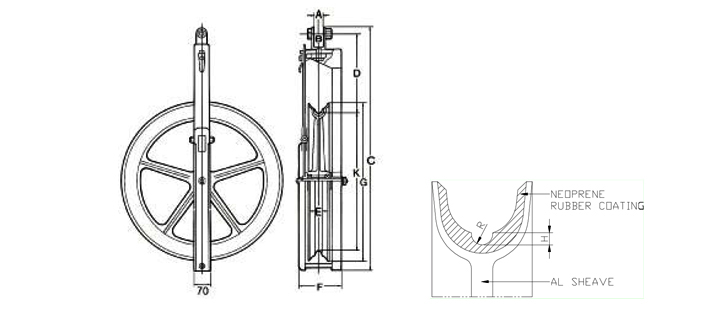

OPGW STRINGING BLOCK
본 OPGW용 블럭은 광통신선(OPGW) 연선 작업 시 철탑아래에 설치되는 보조장비로서 광통신선(OPGW)을 설치하는데 사용됩니다.

특징

①

견고하게 만들어져 전선통과가 원활합니다.

②

경량으로 제작되어 설치 및 철거가 쉽습니다.

③

베어링이 조립되어 휠 의 회전이 부드럽습니다.
LAY-OUT

사양
    1. Sheave material : Aluminum
    2. Neoprene rubber coating on wheel groove.
    3. Ball bearing inside of wheel.
    4. Galvanized or painted steel frame


Model No.

Standard

 Dimensions(mm) Applicable
conductor
(mm)
 Working
load(kgf)

 Weight
(kg)
A B C D E F G H K R

CW92-1

Φ450

 45 20 814 273 65 136 535 20 450 7.0 Φ11.4-13 3,000

20

CW92-2

Φ450

 55 30 907 342 75 143 546 22.5 450 9.7 Φ13.1-19.4 4,000

28

CW92-3

Φ600

 70 30 1065 342 95 149 726 28 600 12.3 Φ19.5-24.5 4,000

38
