① 슈체인 장치의 구조는 전선과 전선드럼과의 마찰을 최소한으로 줄여 텐셔너의 기능을 더욱 높여 주도록 제작되었습니다.
② 무게는 가볍고 간단하며 사용이 편리합니다.
③ 입망 또는 연선 클램프의 통과가 쉽습니다.
④ 밸브식 장력조정기구로 되어있어 안정된 인장력과 속도를 얻을 수 있으며 필요 시 밸브를 잠금으로써 정확한 제동이 될 수 있도록 제작 되었습니다.
⑤ 사용 할 수 있는 장력은 유압 브레이크 사용 시 최대 2,000kg이고, 수동 밴드 브레이크와 겸용으로 사용 시 3,500kg의 장력을 줄 수 있습니다.
⑥ 최대의 가선속도는 60m/min 입니다.
⑦ 오일 냉각장치에 의해 10시간 동안 연속사용이 가능합니다.
|
Model No. |
CW37 |
CW37-1 |
Max. tension |
3,500 kgf |
5,000 kgf |
Max. speed |
60 m/min |
60 m/min |
Max. conductor dia. |
ACSR 610 mm2 |
ACSR 810 mm2 |
Bull-wheel dia.
& Type |
Φ1,200 mm
Endless shoe Chain NeopreneCoating
|
Φ1,500 mm
Endless shoe Chain Neoprene Coating
|
| Cooling system |
Air Cooled Type |
| Brake |
Hydraulic & Hand band brake combination |

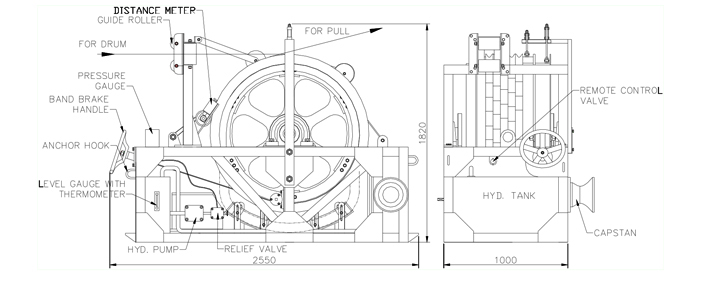

| Dimensions(LxWxH) |
2,550×1,000×1,820 mm |
2,800×1,200×2,050 mm |
| Weight |
1,800 kg |
2,300 kg |
| Option |
Attached B.V Winch(Hand winch) |
|
